| 品牌：杭荣 | 是否进口：否 | 产地：湖北 |
| 型号：HT系列 | 额定电压：220VV | 3C额定电压范围：440V以上 |
| 额定电流：***A | 产品名称：断带抓捕器 | 物料编号：HT系列 |
| 最小包装数：1 | 产品特性：断带保护 | 超行程：1000000 |
| 工作行程：1000000 | 结构类型：组合式 | 应用范围：化工、电力、机械等 |
| 接触电阻：50M&Omega, | 绝缘电阻：500M&Omega, | 寿命：1000000次 |
| 温度范围：-30+60℃ | 系列：皮带保护 | 外壳材质：金属 |
| 操作头材质：金属 | 执行元件形式：开关 | 复位方式：自动 |
| 触点类型：可定制 | 工作环境温度：-30+60度 | 外形尺寸：200 |
| 重量：5kg | 备注说明：*** |

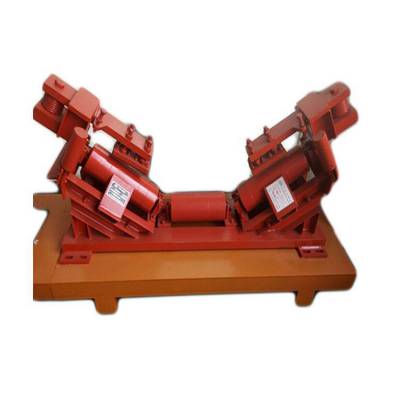

HT系列带式输送机倒带断带保护装置
详细说明
DDZ型带式输送机用断带抓捕器（以下简称断带抓捕器）适用于矿山、冶金、电力、港口码头等上运行输送机的胶带保护。特别适用于大倾角、大运量、长距离的上山***型或普通型胶带输送机。 当带式输送机发生断带或逆止器失效时，断带抓捕可迅速抓捕胶带断裂或失控后突然下滑的重、空段胶带，并有防止胶带跑偏的功能
HT系列带式输送机倒带断带保护装置
使用环境
胶带宽度：＞650mm
上运倾角：＞8°
机架型式：固定式、拆卸式、吊挂式
托辊槽角：≤60°
技术参数
断带抓捕器单侧制动宽度：140mm
额定制动力：30kN
HT系列带式输送机倒带断带保护装置
结构及工作原理
断带抓捕器主要由偏心逆止托辊1、转臂12、闸块13、楔紧块7、扭簧6、闸块调节螺栓11、插销9、连杆机构14等组成。托辊内有偏心轮3、托辊轴4以及转动机构，当输送机正常工作时，偏心逆止托辊与胶带不接触，一旦输送机发生断带或逆止器失效时，胶带下滑，偏心逆止托辊与胶带接触，在摩擦力的作用下与偏心轮一起反转，旋转中心是托辊轴圆心，拨销也随同偏心轮一起转动，拨动连杆机构的上插板向下运动，使插销脱开，在扭簧的作用下转臂迅速打向楔紧块输送带上方并楔紧，同时托辊也挤向闸块，随着输送带的下滑越来越挤紧输送带，迅速将下滑的重段胶带抓捕，保护输送带。
HT系列带式输送机倒带断带保护装置故障及维护
a. 检查、调整、更换零件时，要确认带式输送机处于停机状态，并有人监护。
b. 维修人员应定期处理断带抓捕器上的积灰，良好的清洁状态。
c. 在运行中避免皮带的严重跑偏。
d. 定期检查断带抓捕器各处的紧固件是否松动，发现松动及时紧固，特别是大螺栓及机架上连接螺栓的紧固情况，发现零件有损坏应及时更换。
e. 定期检查闸块的动作及磨损情况，发现异常应及时处理。
f. 定期清洗轴承，给轴承添加适量锂基润滑脂，在运转过程中轴承温度不应超过环境温度35°C，但zui不超过75°C。
g. 定期检查断带抓捕器各辊正转的灵活性，反转时发生制动动作的可靠性。
h. 运转过程中，如发生异常声音时应立即停车检查。
安装调整：
a. 安装前先检查机架是否变形，闸块及托辊灵活情况。
b. 搬运断带抓捕器时严禁乱摔乱碰，以免机架变形及零部件损坏。
c. 各组断带抓捕器可在沿线均匀布置，安装间距要符合规定。
d. 断带抓捕器安装处输送机的机架应平直、不歪斜、。
e.断带抓捕器的闸块释放后与托辊间隙调整：松开紧固螺母，转动闸块调节螺栓即可调节，注意四个固定螺栓调整的应一致。
f. 安装后，进行重、空载试运行，观察断带抓捕器与皮带配合情况。
