| 加工定制：是 | 品牌：HANGRONG/杭荣 | 型号：NST2-2 |
| 类型：皮带输送机 | 订货号：NST2-2 | 货号：NST2-2 |
| 输送物品：1 | 适用领域：钢铁、水泥厂、电厂矿山等有带式输送机的厂矿 | 输送能力：1m3/h |
| 动力功率：1kw | 外形尺寸：1mm | 重量：1.5KGt |
| 规格：1 | 是否跨境货源：否 | 额定电压：0-380V |
| 额定电流：3-10A |

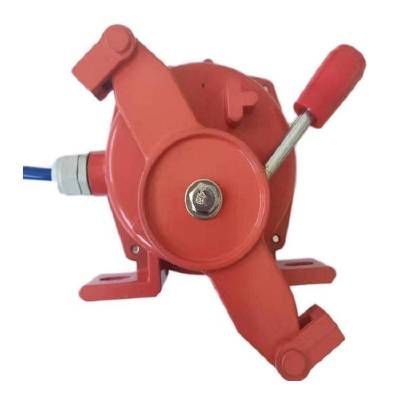

杭荣双向拉线开关NST2-2
一、产品描述：
拉绳开关分为手动复位和自动复位两种
自动复位：动作后能自动回到初始位置，但可能会造成误差启动。
手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。
主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。
杭荣双向拉线开关NST2-2
二、工作原理
拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。
拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。
杭荣双向拉线开关NST2-2
三、安装调整
拉绳开关应安装在输送机两边有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
杭荣双向拉线开关NST2-2
四、产品特点
1、拉绳开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
2、通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
3、坚固的铸铝外壳，环境可选择表面处理。
4、整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
5、结构件设计紧凑。
6、醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
7、提供附件，包括钢丝绳、绳夹及拉线支撑螺栓。
8、手动杠杆复位。
五、拉绳开关故障检修
拉绳开关卡死时，先将入户线的闸刀开关拉开（或将保险插桥拔出），切断电源，然后进行检修。检修时，旋开拉绳开关的盖子，仔细检查拉线开关卡死的原因在哪里。
拉绳开关卡死的原因常见的有2种：
一是弹簧的弹力减弱，可通过调整弹簧，并将弹簧的两端固定牢。如扔未能卡死现象时。只好更换弹簧或更新新的开关。
二是因为长期不使用，致使开关的弹簧、螺钉等零件生锈，转动摩擦阻力大而被卡死。此时应先除锈，并在转动摩擦部分加几滴机油或衣车油，以减小摩擦力，然后用手多次拉动开关，直到能灵活转动时，再用干净的棉布或碎步将开关的里里外外擦干净，装回盖子即可
